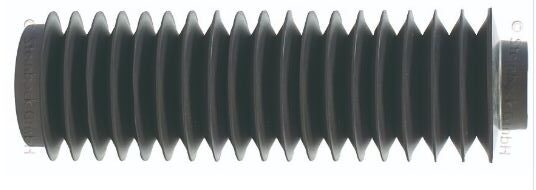

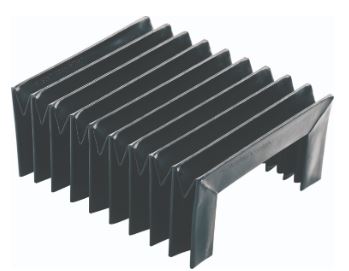

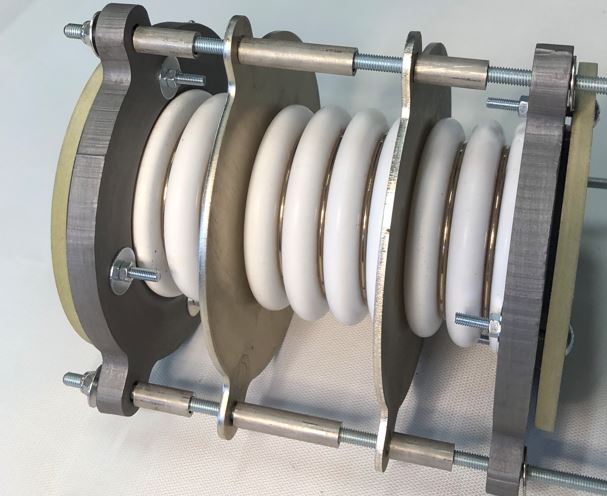

Olemme toimittaneet vuosikymmenten varrella tuhansia paljetasaintoteutuksia teollisuuden ja energiatuotannon laitoksiin. Paljetasain eli kompensaattori tai joustava liitin tasaa nimensä mukaisesti lämpöliikkeitä ja värinöitä. Paljetasaimet voidaan jakaa karkeasti pääryhmiin kangaspalkeet, kumipalkeet metallipalkeet ja muut palkeet.
Compentek suunnittelee ja valmistaa kangaspalkeet lämpöliikkeiden ja värinöiden tasaamiseen kanavistoissa, kattiloissa ja prosessiteollisuudessa.

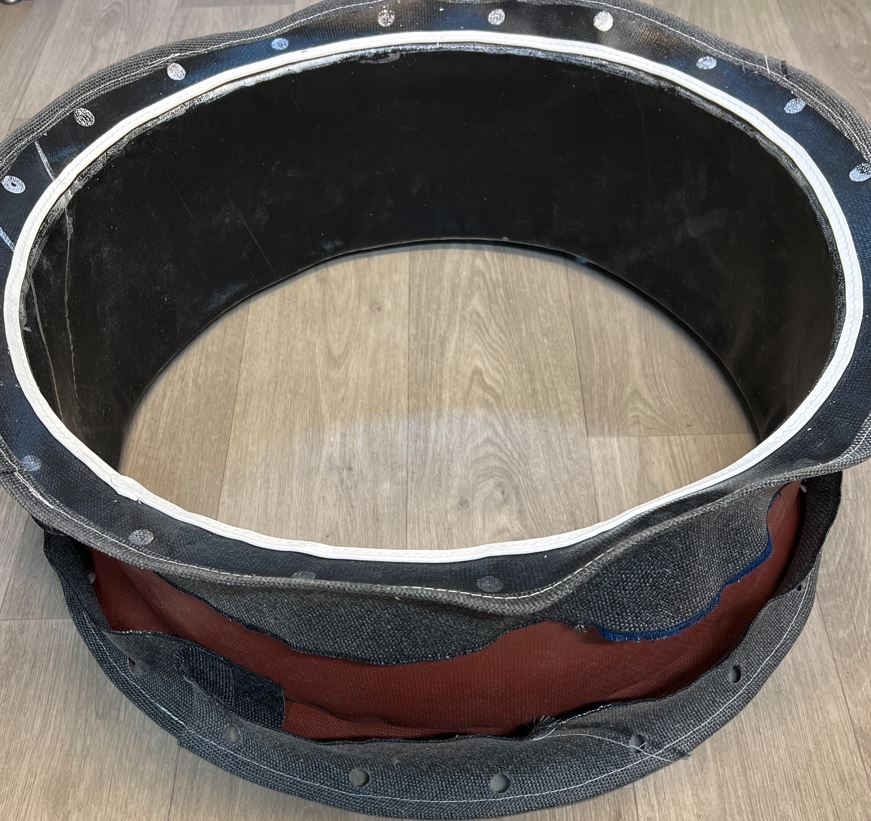

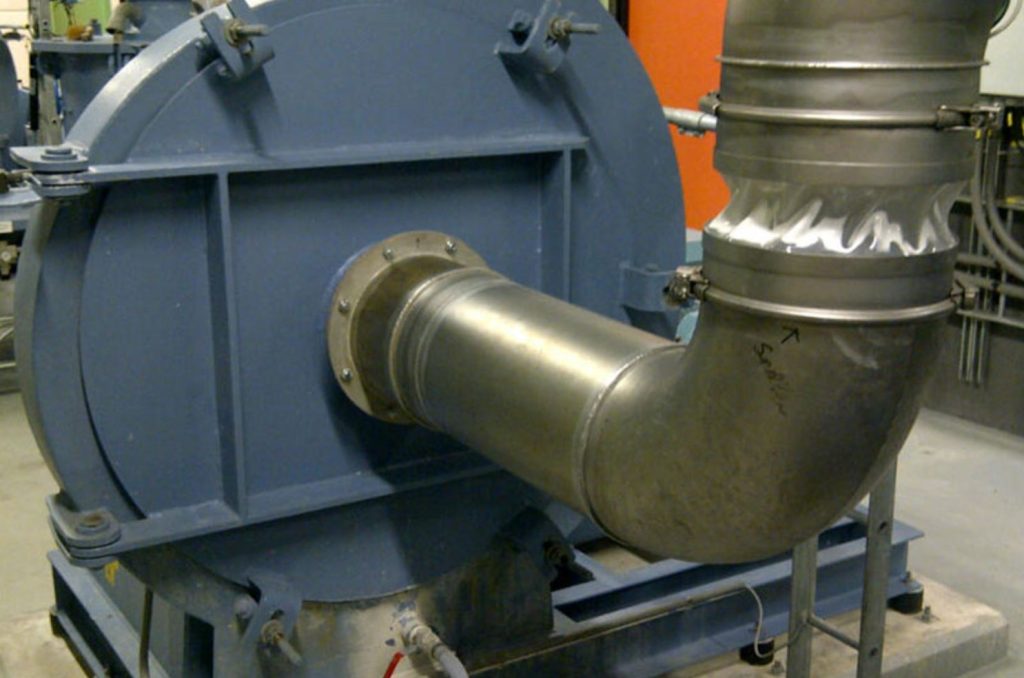

Laitteet kuten puhaltimet, suodattimet, turbot ja kuljettimet liitetään usein kangaspalkeiden avulla prosessiin. Kangaspalkeiden erityisenä etuna on niiden sopivuus moniin kohteisiin kaasuturbiineista ilmaputkiin. Kangaspalkeet ottavat vastaan puristuman ja venymän lisäksi kiertoliikettä, jota mm. metallipalkeet eivät kykene ottamaan vastaan. Korotetun runkoratkaisun avulla kangaspalkeilla voidaan liittää yli tuhatasteisten prosessien osia toisiinsa. Palkeen koko voi vaihdella pantakiinnitteisestä pienestä DN100-putkesta aina 15x5m kattilapalkeisiin. Materiaalit vaihtelevat olosuhteiden mukaan yksikerroksisesta EPDM-pinnoitetusta kankaasta lähes 10-kerroksiseen kaasuturbiinipalkeeseen.
Oikealla suunnittelulla, olosuhteiden tuntemuksella ja oikeilla materiaalivalinnoilla voimme suunnitella ja toimittaa prosessiisi paitsi pitkäikäisen myös erittäin kustannustehokkaan kangaspaljeratkaisun.
Paljetasaimen, sen tyypin ja rakenteen valinnassa selvitetään mm. kanavassa kulkevan kaasun tai ilman lämpötila ja mahdollinen kosteus. Kaasutiiviitä paljetyyppejä ovat mm.
Kumipalkeita käytetään tyypillisesti nesteen kuljetuksessa putkiston lämpöliikkeen ja/tai värinän tasaajina. Valikoimassamme on
1) Varastosta toimitettavat D-tyypin standardikumipalkeet pyörivillä laipoilla putkikoille DN25 – DN700 (ks. alla)
2) Tilauksesta valmistettavat
kaulukselliset DFS-kumipalkeet putkikoille DN50 – DN3000 sekä
3) Kaulukselliset GNS-liittimet puhaltimiin kondenssikaasuille

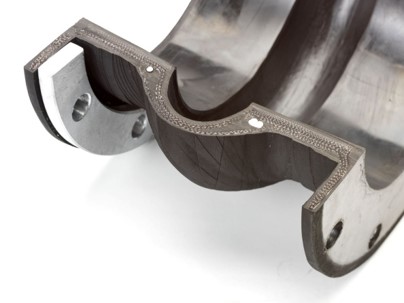

Synteettisestä tai luonnonkumista mittojen mukaan tehtävät DFS-kumipalkeet valmistetaan Tsekin tehtaallamme ja paistetaan valmiiksi palkeisi suuressa vulkanointiuunissa. DFS-palkeet voivat olla kantikkaita tai pyöreitä aina max 3,6m halkaisijaan saakka. Tyypillinen käyttökohde DFS-kumipalkeille on jäähdytysvesiputkisto terästehtaalla tai jalostamossa.
Puhaltimissa (mm. Fläkt, Koja, Ferrari) käytetään laadukkaita kumisia GNS-liittimiä sekä imu- että painepuolella, silloin kun on tarve kuljettaa kosteita prosessi- tai savukaasuja. GNS-liittimen laipat on vulkanoitu kumin sisään, jolloin palje on helppo ja nopea asentaa.
Löydät tarpeisiisi sopivat standardikumipalkeet oheisesta mittataulukosta.
DN Ø* (NB) | Pituus / Length* | Käyttöpaine
Working pressure |
Liikkeet / Movements | |||||||
Pitkittäinen / Axial mm | Poikittainen / Lateral | Kulma / Angular | ||||||||
mm | Inch | mm/inch | kPa(G) | Puristus / Compression | Venymä / Elongation | mm | ° | |||
20 | 3/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
25 | 1” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
32 | 11/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
40 | 11/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
50 | 2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
65 | 21/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
80 | 3” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
100 | 4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 15 |
125 | 5” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
150 | 6” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
200 | 8” | – | 150/6 | 1600 | – | 35 | – | 20 | 20 | 8 |
200 | 8” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 8 |
250 | 10” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
300 | 12” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
350 | 14” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 6 |
400 | 16” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
450 | 18” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
500 | 20” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
600 | 24” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 4 |
650 | 26” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
700 | 28” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
750 | 30” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
(*) varastomitat välimyyntiehdoin. Muut koot tarjouksen mukaan. Laippareijitys riippuu PN paineluokasta DIN standardin. Myös JIS, ANSI and AWWA-standardin mukaiset laipat on mahdollista toimittaa tarjouksen mukaisesti. Varastolaipat sähkösinkittyinä tai kuumasinkittyinä; epoksimaalaus myös mahdollinen.
DN Ø* (NB) | Pituus / Length* | Käyttöpaine
Working pressure |
Liikkeet / Movements | |||||||
Pitkittäinen / Axial mm | Poikittainen / Lateral | Kulma / Angular | ||||||||
mm | Inch | mm/inch | kPa(G) | Puristus / Compression | Venymä / Elongation | mm | ° | |||
20 | 3/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
25 | 1” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
32 | 11/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
40 | 11/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
50 | 2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
65 | 21/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
80 | 3” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
100 | 4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 15 |
125 | 5” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
150 | 6” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
200 | 8” | – | 150/6 | 1600 | – | 35 | – | 20 | 20 | 8 |
200 | 8” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 8 |
250 | 10” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
300 | 12” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
350 | 14” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 6 |
400 | 16” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
450 | 18” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
500 | 20” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
600 | 24” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 4 |
650 | 26” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
700 | 28” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
750 | 30” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
(*) varastomitat välimyyntiehdoin. Muut koot tarjouksen mukaan. Laippareijitys riippuu PN paineluokasta DIN standardin. Myös JIS, ANSI and AWWA-standardin mukaiset laipat on mahdollista toimittaa tarjouksen mukaisesti. Varastolaipat sähkösinkittyinä tai kuumasinkittyinä; epoksimaalaus myös mahdollinen.
DN Ø* (NB) | Pituus / Length* | Käyttöpaine Working pressure | Liikkeet / Movements | |||||||
Pitkittäinen / Axial mm | Poikittainen / Lateral | Kulma / Angular | ||||||||
mm | Inch | mm/inch | kPa(G) | Puristus / Compression | Venymä / Elongation | mm | ° | |||
20 | 3/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
25 | 1” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
32 | 11/4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
40 | 11/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 25 |
50 | 2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
65 | 21/2” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
80 | 3” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 20 |
100 | 4” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 15 |
125 | 5” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
150 | 6” | 130/5 | 150/6 | 1600 | 30 | 35 | 15 | 20 | 20 | 10 |
200 | 8” | – | 150/6 | 1600 | – | 35 | – | 20 | 20 | 8 |
200 | 8” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 8 |
250 | 10” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
300 | 12” | 130/5 | 200/8 | 1600 | 30 | 40 | 15 | 20 | 20 | 6 |
350 | 14” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 6 |
400 | 16” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
450 | 18” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
500 | 20” | – | 200/8 | 1000 | – | 40 | – | 20 | 20 | 5 |
600 | 24” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 4 |
650 | 26” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
700 | 28” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
750 | 30” | – | 250/10 | 1000 | – | 40 | – | 20 | 20 | 3 |
(*) varastomitat välimyyntiehdoin. Muut koot tarjouksen mukaan. Laippareijitys riippuu PN paineluokasta DIN standardin. Myös JIS, ANSI and AWWA-standardin mukaiset laipat on mahdollista toimittaa tarjouksen mukaisesti. Varastolaipat sähkösinkittyinä tai kuumasinkittyinä; epoksimaalaus myös mahdollinen.
Metallipalkeet ovat volyymiltaan suurin paljetasainryhmä. Käyttökohteet ovat moninaiset; niillä kompensoidaan värinöitä ja lämpöliikkeitä mm. voima- ja lämpölaitoksissa, moottoreissa, terästehtaissa, kemian tehtaissa, kaukolämmön siirrossa ja jalostamoissa.
Tärkein ero kangaspalkeisiin on, että metallipalkeet voidaan suunnitella halutun paineen kestäviksi. Compentekilla on pitkäaikainen kokemus paineenkestävistä PED-direktiivin mukaista metallipalkeiden suunnittelusta ja toimittamisesta.

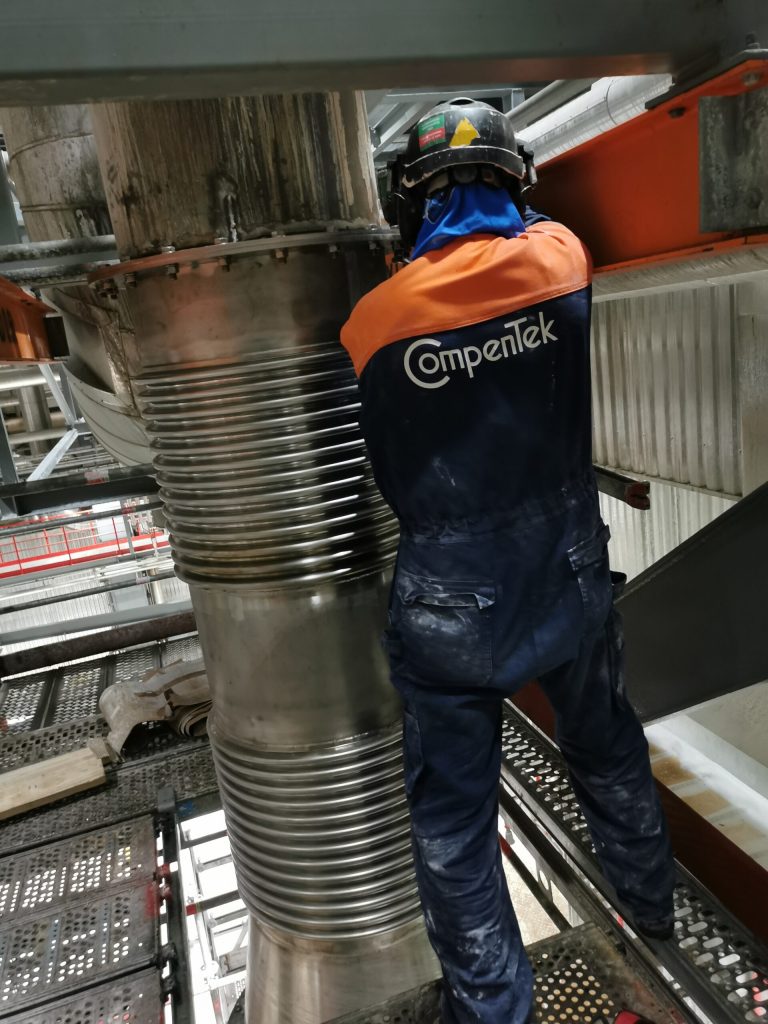

Monikerroksisten metallipaljetasainten jousto-osat koostuvat nimensä mukaisesti useammasta ohuesta jaloteräskerroksesta ja ne suunnitellaan kestämään aksiaali-, lateraali- ja kulmaliikkeet sekä halutun paineen ja prosessiväliaineen. Monikerroksiset metallipalkeet tunnistaa tiheähköstä aaltomaisesta jousto-osasta. Yksinkertaisimmillaan monikerrospalje on hitsauspäin varustettu ”kurttuputki” ilman virtauslevyä, laippoja ja tukitankoja. Monimutkaisempia monikerroksisia paljeratkaisujamme edustavat mm. painebalansoitu metallipalje ja esimerkiksi 6 metriä pitkä muurauksilla varustettu FCCU-metallipalje katalyyttiseen krakkaukseen.
Voimalaitosten kantikkaissa kanavistoissa käytetään usein hiiliteräksestä valmistettuja yksikerrospalkeita, ”jäykkäreitä”, jotka kompensoivat vain aksiaaliliikettä. Näissä on vaihtoehtoina terävä 90° nurkka, kamerakulma tai pyöreä kulma. Pyöreissä kanavissa voidaan käyttää myös yksikerroksisia 2-6mm paksusta pellistä tehtäviä ns. linssipalkeita.
Valikoimastamme löytyy niin paljetasain, metallipalje, kumipalje, kumipaljetasain ja kompensaattori. Ota yhteyttä ja keskustellaan sopivasta paljeratkaisusta!
